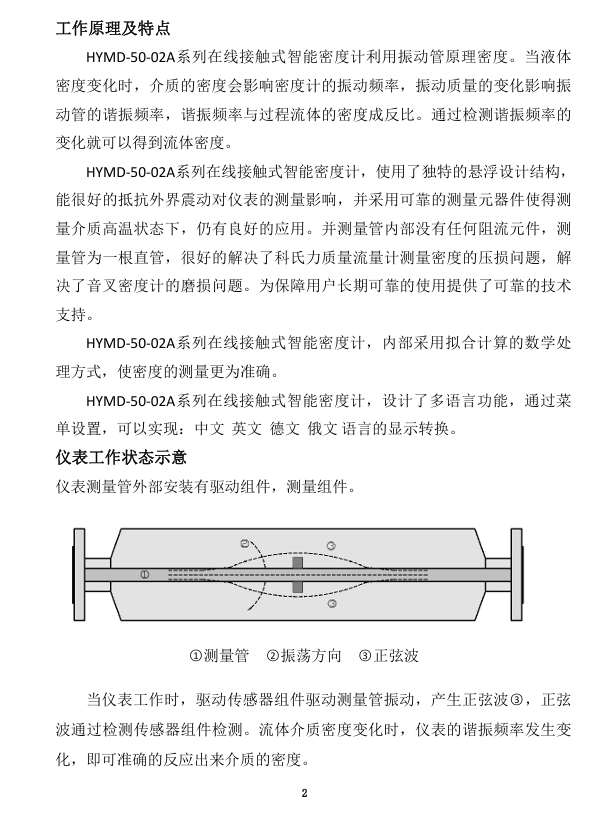

工作原理及特点

HYMD-50-02A系列在线接触式智能密度计利用振动管原理密度。当液体密度变化时，介质的密度会影响密度计的振动频率，振动质量的变化影响振动管的谐振频率，谐振频率与过程流体的密度成反比。通过检测谐振频率的变化就可以得到流体密度。

HYMD-50-02A系列在线接触式智能密度计，使用了独特的悬浮设计结构，能很好的抵抗外界震动对仪表的测量影响，并采用可靠的测量元器件使得测量介质高温状态下，仍有良好的应用。并测量管内部没有任何阻流元件，测量管为一根直管，很好的解决了科氏力质量流量计测量密度的压损问题，解决了音叉密度计的磨损问题。为保障用户长期可靠的使用提供了可靠的技术支持。

HYMD-50-02A系列在线接触式智能密度计，内部采用拟合计算的数学处理方式，使密度的测量更为准确。

HYMD-50-02A系列在线接触式智能密度计，设计了多语言功能，通过菜单设置，可以实现：中文  英文  德文  俄文 语言的显示转换。

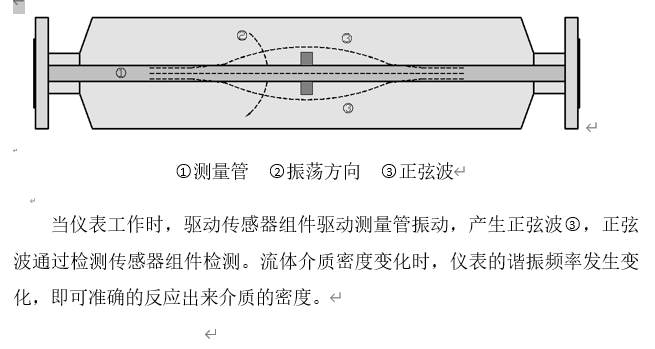

仪表工作状态示意

仪表测量管外部安装有驱动组件，测量组件。

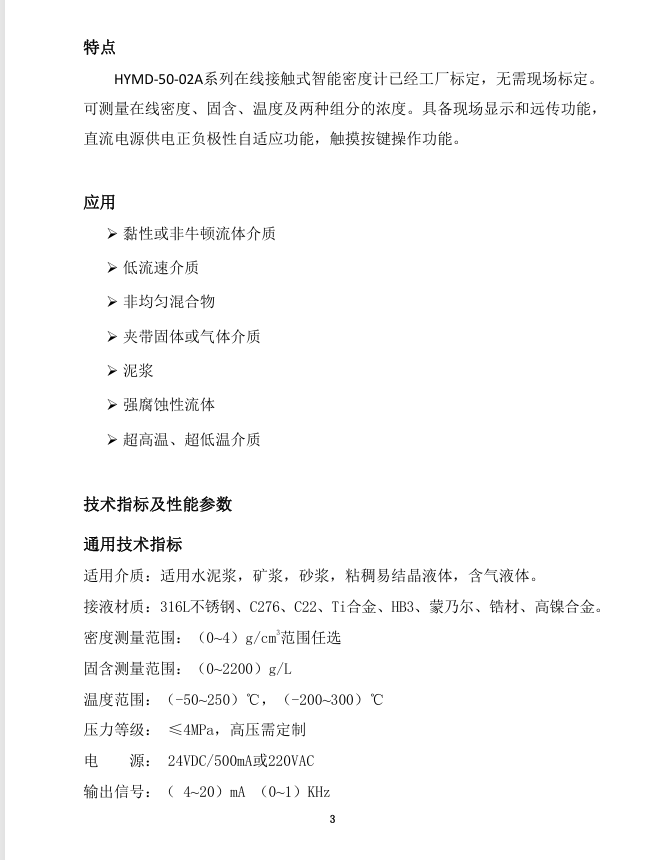

特点

HYMD-50-02A系列在线接触式智能密度计已经工厂标定，无需现场标定。可测量在线密度、固含、温度及两种组分的浓度。具备现场显示和远传功能，直流电源供电正负极性自适应功能，触摸按键操作功能。

应用

Ø  黏性或非牛顿流体介质

Ø  低流速介质

Ø  非均匀混合物

Ø  夹带固体或气体介质

Ø  泥浆

Ø  强腐蚀性流体

Ø  超高温、超低温介质

技术指标及性能参数

通用技术指标

适用介质：适用水泥浆，矿浆，砂浆，粘稠易结晶液体，含气液体。

接液材质：316L不锈钢、C276、C22、Ti合金、HB3、蒙乃尔、锆材、高镍合金。

密度测量范围：（0~4）g/cm³范围任选

固含测量范围：（0~2200）g/L

温度范围：（-50~250）℃，（-200~300）℃

压力等级： ≤4MPa，高压需定制

电    源： 24VDC/500mA或220VAC

输出信号：（ 4~20）mA （0~1）KHz

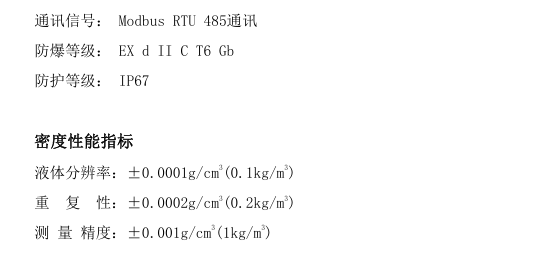

通讯信号： Modbus RTU 485通讯

防爆等级： EX d II C T6 Gb

防护等级： IP67

密度性能指标

液体分辨率：±0.0001g/cm³(0.1kg/m³)

重  复  性：±0.0002g/cm³(0.2kg/m³)

测 量 精度：±0.001g/cm³(1kg/m³)

安装与调试

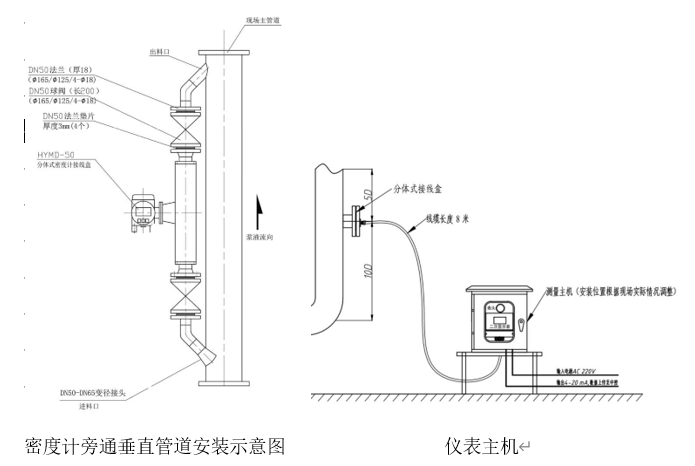

旁路安装

适用范围：适用于主管路比较粗，流速比较快，易沉积的工况且液体中含有颗粒物的工况，旁路安装可提高使用的性价比。

如果几个同时安装在同一地点，可以共用一个电源。如果密度计安装在宽阔区，电缆消费过大，可以使用小型本地电源。

没有必要对传感器进行单独的直接接地，接地一般通过安装的金属管路。

技术指标及性能参数

通用技术指标

适用介质：适用水泥浆，矿浆，砂浆，粘稠易结晶液体，含气液体。

接液材质：316L不锈钢、C276、C22、Ti合金、HB3、蒙乃尔、锆材、高镍合金。

密度测量范围：（0~4）g/cm³范围任选

固含测量范围：（0~2200）g/L

温度范围：（-50~250）℃，（-200~300）℃

压力等级： ≤4MPa，高压需定制

电    源： 24VDC/500mA或220VAC

输出信号：（ 4~20）mA （0~1）KHz

通讯信号： Modbus RTU 485通讯

防爆等级： EX d II C T6 Gb

防护等级： IP67

密度性能指标

液体分辨率：±0.0001g/cm³(0.1kg/m³)

重  复  性：±0.0002g/cm³(0.2kg/m³)

测 量 精度：±0.001g/cm³(1kg/m³)
